W tym artykule przyjrzymy się nowemu ekosystemowi HAL2 od STMicroelectronics. Pokażę Ci, jak skonfigurować Timer w taki sposób, aby w regularnych odstępach czasu generował przerwanie. Wykorzystamy je do cyklicznej zmiany stanu wyjścia, do którego podłączona jest dioda LED.

Sprzęt i środowisko

Ze względu na to, że biblioteka HAL2 została zaprojektowana z myślą o najnowszych rodzinach procesorów, w tym projekcie wykorzystamy płytkę Nucleo-C542RC.

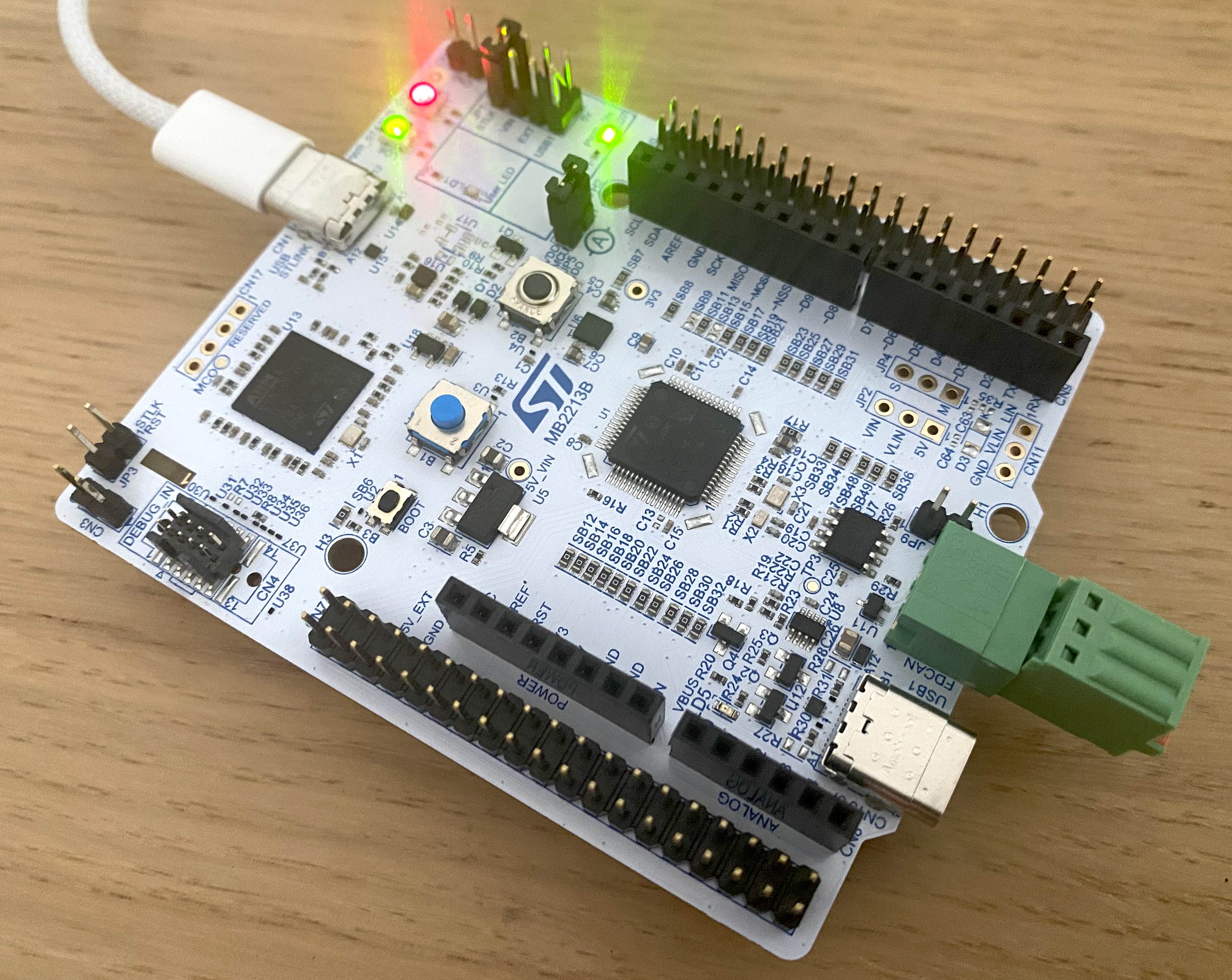

Widok płytki Nucleo-C542RC Rys 1. Płytka Nucleo-C542RC wykorzystana w projekcie.

Do pracy wykorzystamy zestaw narzędzi rekomendowany przez ST:

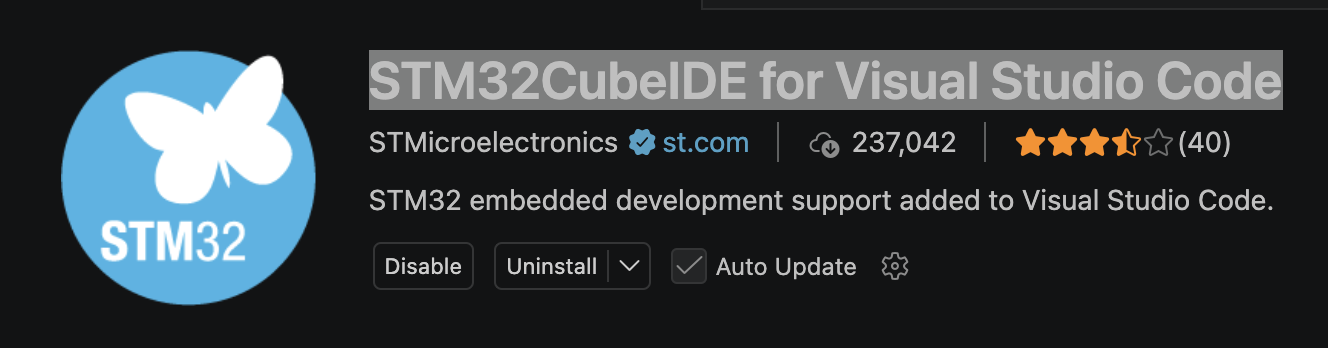

  • Visual Studio Code z zainstalowaną wtyczką „STM32CubeIDE for VS Code”. Wtyczka STM32CubeIDE for VSCode
  • STM32CubeMX2 – serce konfiguracji, które możesz uruchomić bezpośrednio z poziomu VS Code (opcja Launch STM32CubeMX2).
  • Dokumentacja: Warto mieć pod ręką Reference Manual o oznaczeniu RM0522.

Analiza schematu: Dioda LED

Zanim przejdziemy do kodu, spójrzmy na schemat elektryczny (MB2213-C542RC-B02). Dioda LED jest podłączona do pinu PA5.

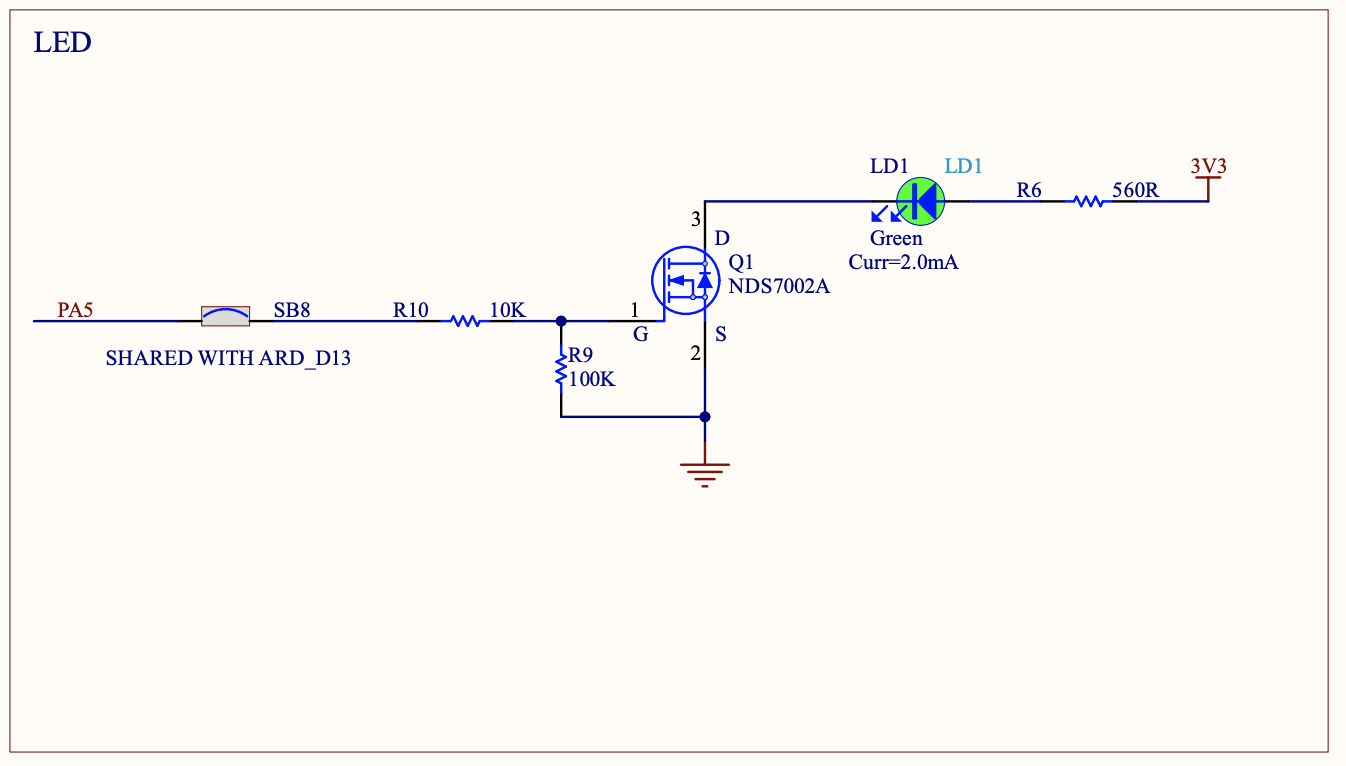

Schemat podłączenia diody LED Rys 2. Wycinek schematu przedstawiający sterowanie diodą przez MOSFET.

Układ działa w następujący sposób:

  1. Pin PA5 steruje bramką tranzystora MOSFET.
  2. Stan niski na bramce: kanał tranzystora jest zamknięty, prąd nie płynie – dioda nie świeci.
  3. Stan wysoki (3.3V): napięcie bramka-źródło przekracza próg włączenia, tranzystor przewodzi, a dioda LED zaczyna świecić.

Konfiguracja w STM32CubeMX2

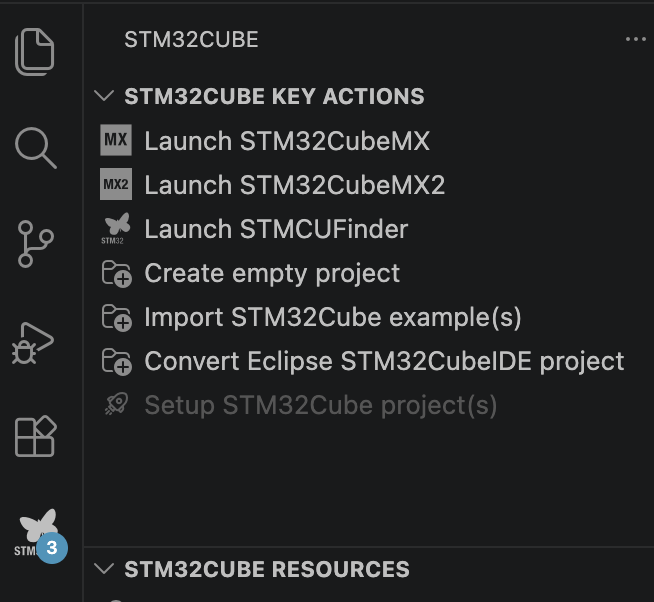

Uruchamiamy CubeMX2 z zakładki ST w VS Code. Opcja Launch dostępna bezpośrednio w oknie VSCode

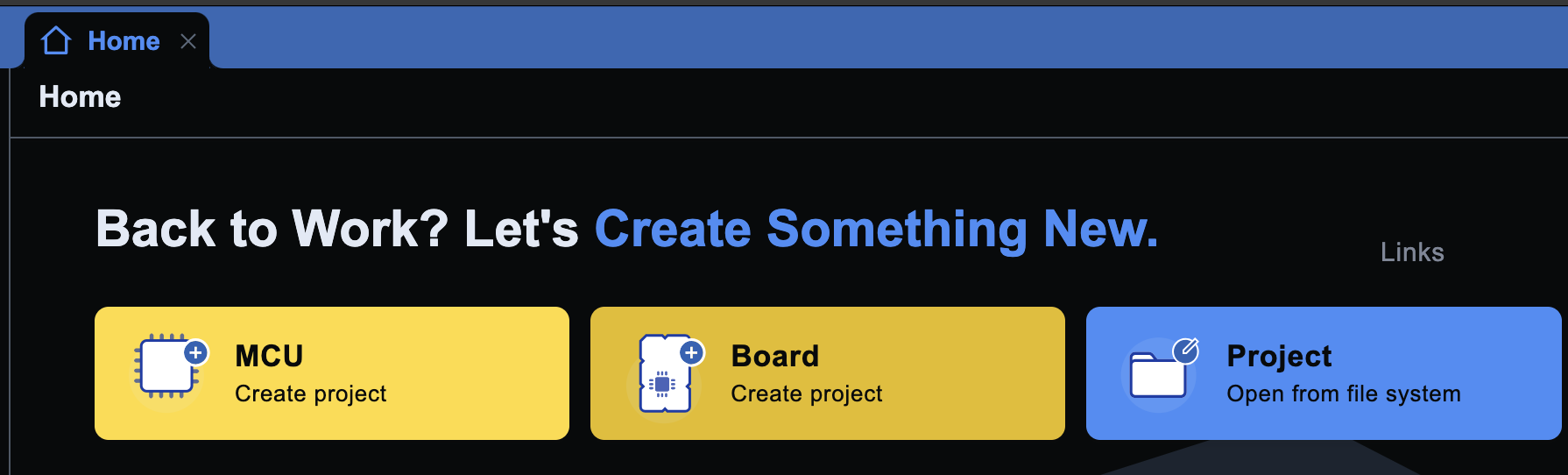

W sekcji Home wybieramy Board, wyszukujemy nasze Nucleo i tworzymy projekt, pamiętając o zaznaczeniu opcji „Automatically Download, Install & Create Project”. Konfiguracja Projektu

1. Konfiguracja GPIO

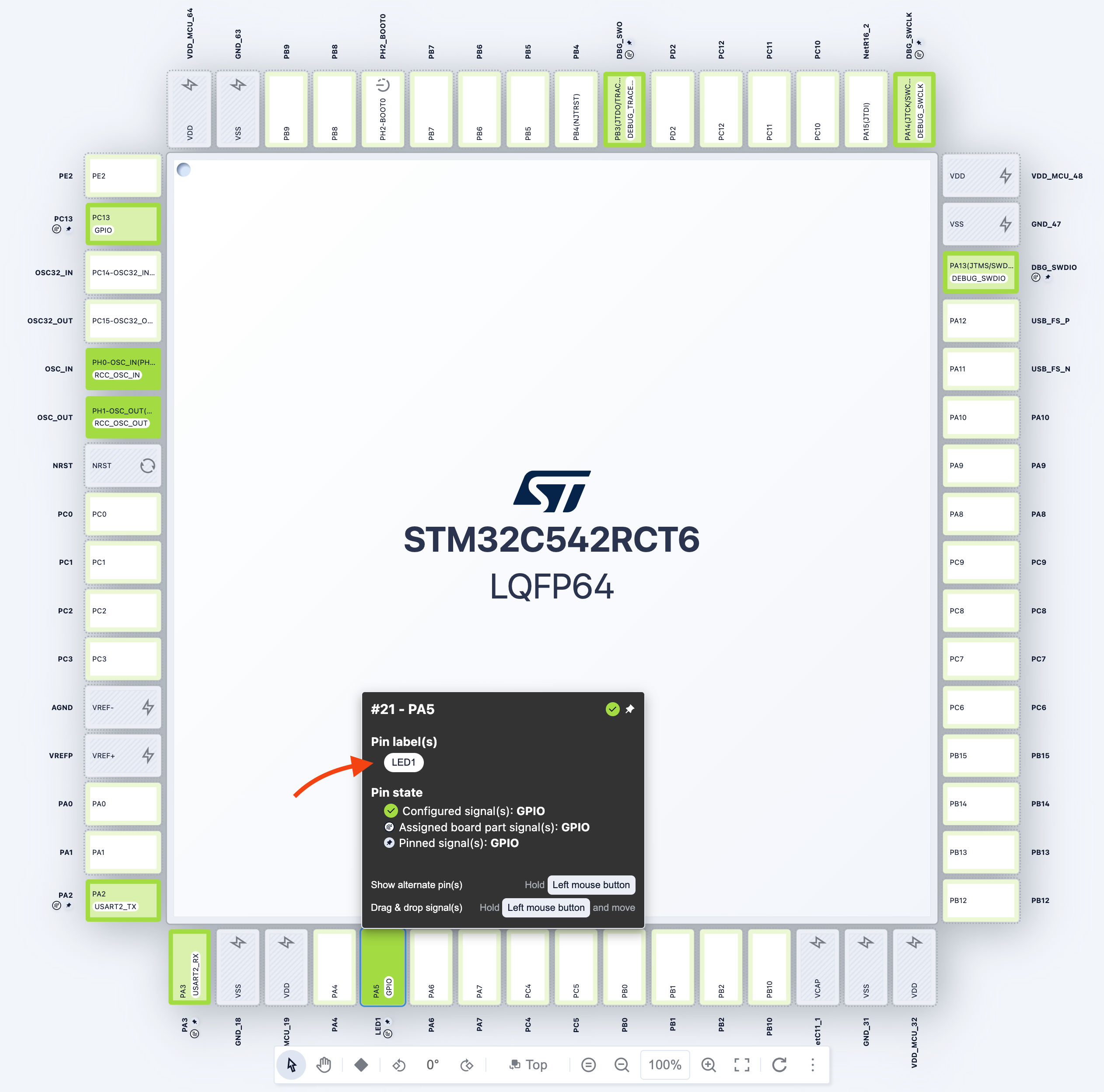

Ustawiamy pin PA5 jako Output i nadajemy mu etykietę LED1. Pamiętaj, aby zmienić status pinu z Reserved na Configured. Ciekawostką w nowym CubeMX2 jest funkcja Code Preview, która pozwala podejrzeć generowany plik mx_gpio_default.c jeszcze przed pełnym eksportem projektu. Nadanie etykiety dla PA5

2. Konfiguracja Timera (TIM1)

Zgodnie z Reference Manual, TIM1 znajduje się na szynie APB2 (taktowanej domyślnie 144 MHz).

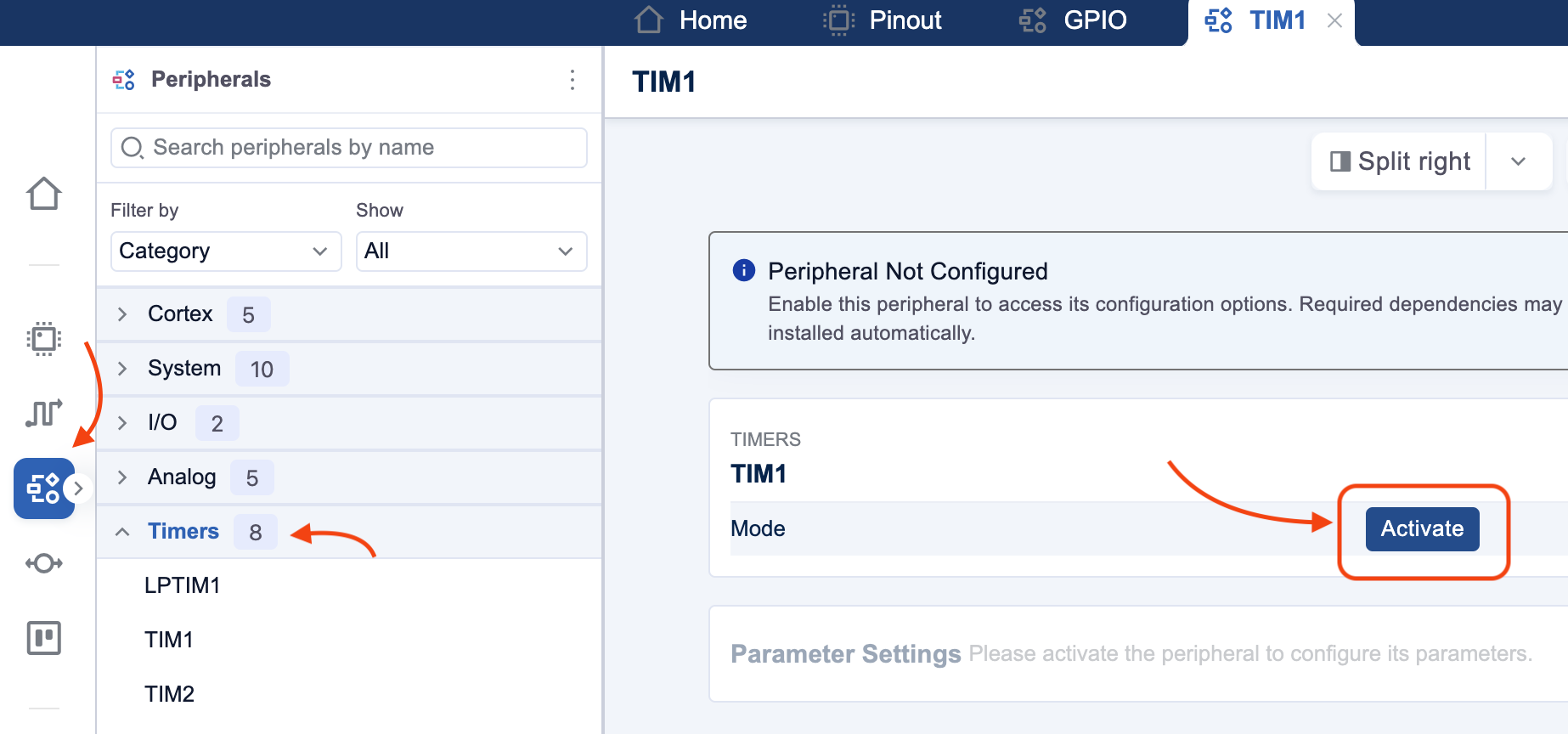

  • W zakładce Peripherals aktywujemy TIM1. Aktywacja TIM1
  • Prescaler: 1439 (dla wartości Integer).
  • Counter Period: 65535 (dla wartości Integer).
  • Taka konfiguracja pozwoli nam uzyskać taktowanie o częstotliwości ok. 1 Hz.

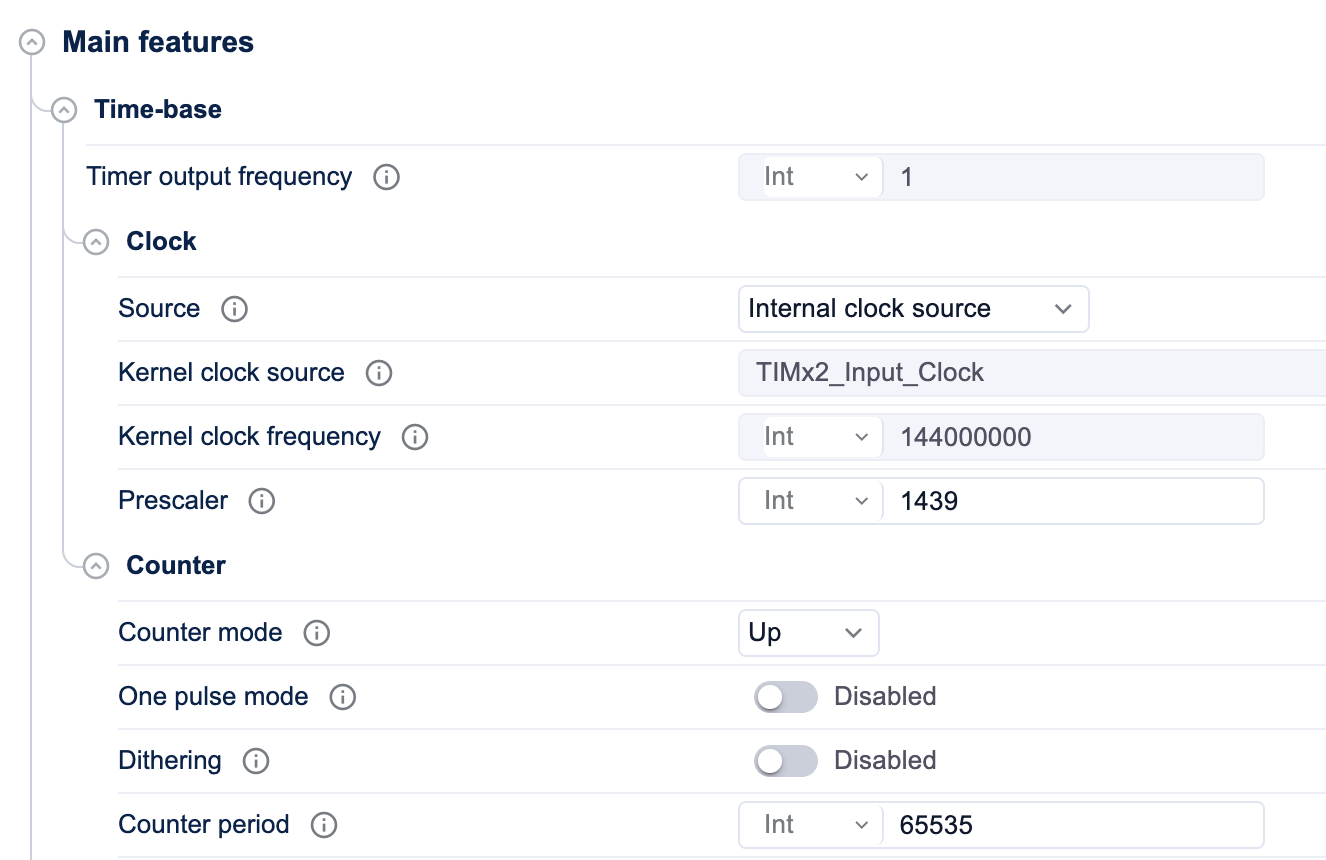

Konfiguracja TIM1 w CubeMX2 Rys 3. Parametry pracy Timera 1.

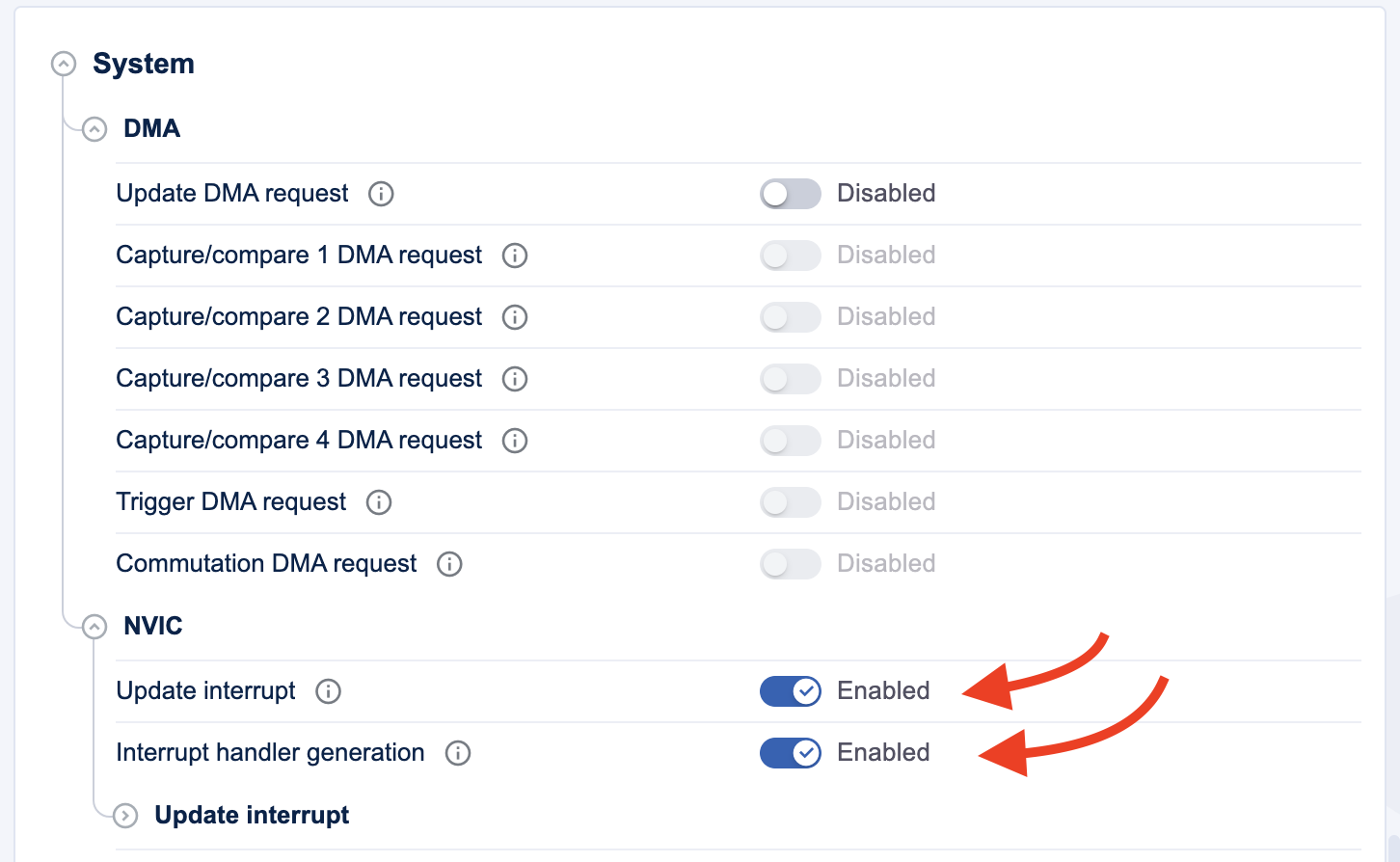

Ważne: W sekcji System -> NVIC musimy zaznaczyć Update interrupt oraz Interrupt handler generation. Dzięki temu procesor wywoła odpowiednią funkcję za każdym razem, gdy licznik osiągnie zadaną wartość. Aktywacja obsługi przerwań

Generowanie projektu i kod

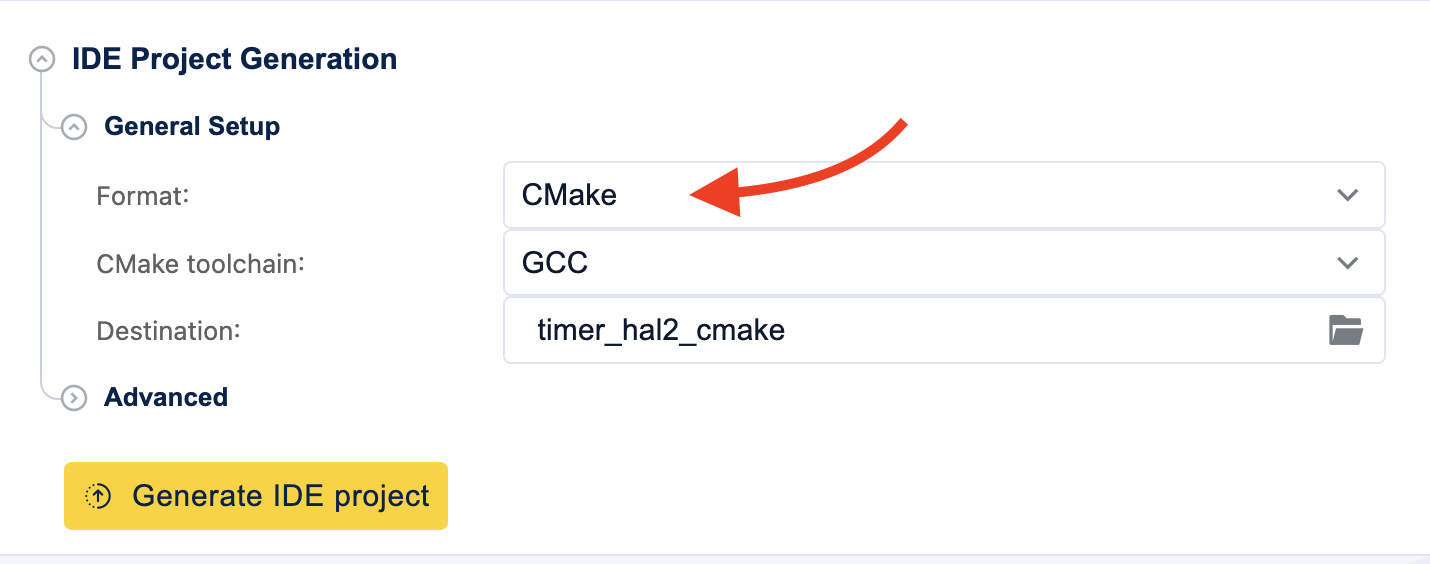

Zanim klikniesz Generate Code, upewnij się, że w Project Settings -> General Setup wybrano:

  • Format: CMake
  • Toolchain: GCC dla CMake Toolchain

Uruchomienie Timera w main.c

W pliku main.c musimy wystartować nasz timer w trybie przerwaniami:

```c /* Start Timer z obsługą przerwań */ HAL_TIM_Base_Start_IT(&htim1);
